混凝土路面砖抗折装置技术参数试验说明

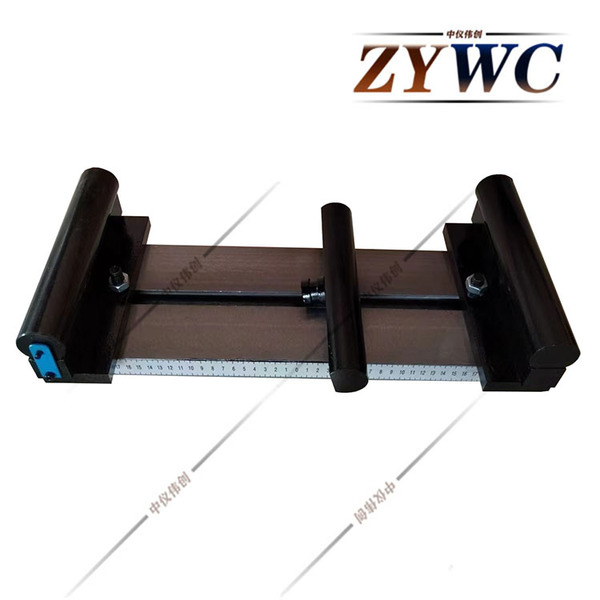

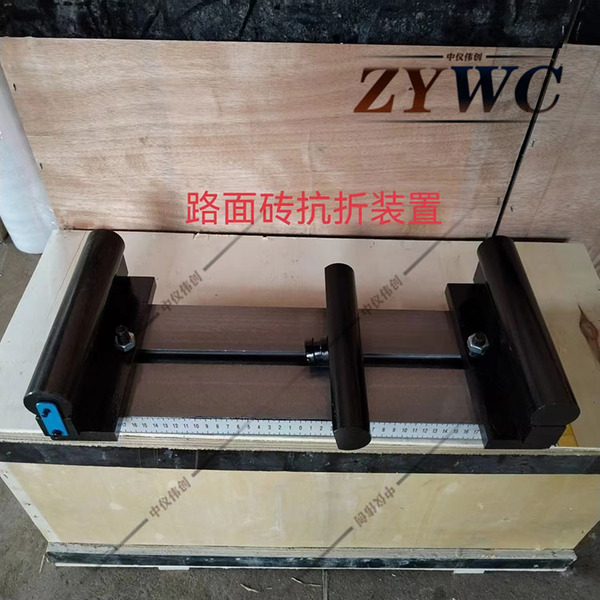

路面砖抗折装置

*产品概述

路面砖抗折装置规格：φ40×400mm（间距可调）混凝土路面砖抗折装置 抗压强度抗折夹具

满足JC/T446-2000混凝土路面砖标准的抗折试验夹具。

*技术参数

1、满足JC/T446-2000混凝土路面砖标准要求。

2、混凝路面砖尺寸：100，150，200，250，300，400，500mm；
3、厚度：50，60，80，100，120mm；
4、支撑跨距可任意调节；
5、支撑杆直径：40mm；
6、夹具可以连接到各种试验机上。
*产品结构
本夹具主要由下夹具座（4）、上夹具座（15）、标准夹辊（7）（10）、抗劈裂夹具上下压条（8）等组成。下夹具座通过定位销（1）、垫圈（2）固定在压力机活塞上，上夹具座通过上支座（16）、菱形销（17）及压力机上的定位销和两内六角螺钉固定在压力机横梁上。
*试验说明
1、拧松压力机横梁上两个内六角螺钉，拆下上压力板，定位销留在横梁上，装上菱形销（17）及上支座（16），用两内六角螺钉固定紧。
2、拆下压力机上下压板、凹球座、防尘罩，换上本套下夹具，垫圈（2）套在活塞上，销上定位销（1），装上下夹具座，防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱（20），调整好ju离，用螺母锁紧。
3、抗折试验可对100×100×450mm、150×150×550mm两种试块进行试验，当试验100×100×450mm试块时，将下夹具座上左标准辊（7）及辊座（6）、右标准辊及靠销（18）移至内侧相应位置（辊间距为300mm），将上夹具座上左右标准辊（10）、弹簧（13）、弹簧上下吊钩（9）（14）移至内侧相应位置（辊间距为100mm），然后固定好，即可试验。
4、做150×150×550mm 试块试验，将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置（辊间距为450mm），将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置（辊间距为150mm），然后固定好，即可试验。
5、做劈裂抗拉试验时，将上夹具座上的左右标准辊及辊柱（12）取下，装上上夹具条，用螺钉固定好，即可试验。
6、使用完毕后，应及时~试块碎屑，各运动部位涂上润滑油，各光面涂上防锈油以防锈蚀。
