DR3030导热系数测定仪技术参数试验规程

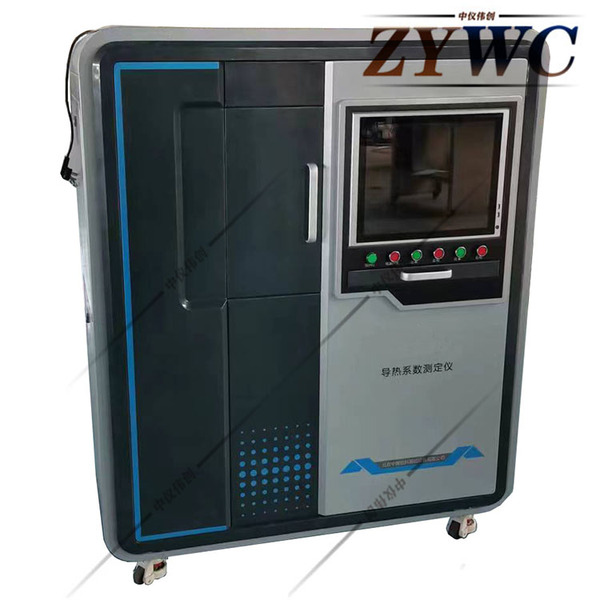

DR3030导热系数测定仪

*产品简介

    DR3030导热系数测定仪是用来衡量材料的导热特性和保温性能的重要指标。材料的导热系数和材料的性能、成分、含湿率、时间、平均温度、温差以及所经历的热状态等一系列因素有关。导热系数的jing确测定对于环境工程、建筑工程、工业工程、科研以及节能等各个领域都有重要意义。

*产品特点

1、本产品采用专门设计的计算机软件，具有完善的功能和良好的人机界面。通过软件能够完成数据的采集、数字实现显示、全程曲线显示、数据自动处理、数据存储、报表生成以及打印等功能。

2、系统测量自动化程度高，测量数据准确，测量时间短，一般几个小时能够完成yi次测量。

3、采用高精度的数字温度传感器，测温精度高。

4、采用智能控制算法，控温效果良好。

5、产品外观新颖，结构紧凑。

该仪器可以广泛用于耐热和保温材料的生产企业、相关质量检验部门和单位、高等院校以及科研院所。

适用标准为GB10294-2008《绝热材料稳态热阻及有关特性的测定…防护热板法》。

*技术参数

1、导热系数测量

   测量范围：0.01～1.50W/(m*K)

   测量误差：±3%

   测量重复性：±1%

2、温度测量

   测量范围：10—90℃

   测量精度：0.06℃

3、测量条件

   冷板温度：不使用制冷设备，冷板zui低温度至少应高于环境温度10℃。使用制冷设备，冷板zui低温度可以达到10℃。冷板zui高温度应该小于70℃。

热板以及护板温度：zui低温度至少应该高于冷板温度10℃。zui高温度应该小于90℃。冷热板温差：建议使用20℃，用户也可以自行设定。

4、环境条件

   室温：20—25℃，建议用标准温度23℃。

   湿度：20～80%RH，建议使用40—60%RH。

   电源电压：．AC 220V±10%，2kw。

5、试件要求

   标准厚度：25mm，量程15-30mm。

   标准尺寸：300mm×300mm。

   平面度：小于0.1%。

   硬度：各种硬质材料均可。对于软质材料，应注意不要压得过紧，避免厚度变化引起误差。颗粒材料选配试料盒包装后进行测试。

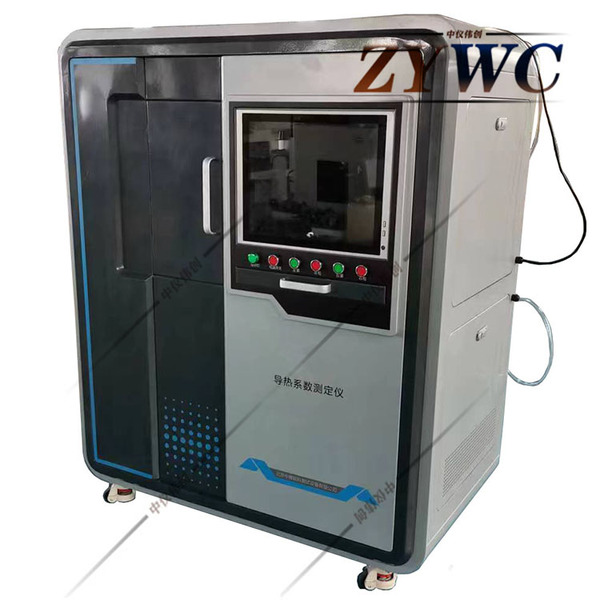

*系统结构

    导热系数检测仪集成度高，智能性好，系统主要由以下一些部分组成：

试验装置：系统采用双试件防护热板法测量装置。其中主要有加热计量单羌、加热防护单元、以及冷却单元。加热部分是由薄的电加热片组成，其通过自动调整的直流电源来加热，具有比较好的加热均匀性。冷却单元采用水循环压缩机制冷的方式，配备有制冷压缩机组及水循环系统。

夹紧装置：采用气动夹紧，夹紧力的上下限可人工调整，并且在工作过程中由程序自动控制夹紧力在设定的范围之内。面板上有夹紧以及松开操作按钮，分左右两部分。

注意，气动系统工作需要外接气泵，其电源接口以及气路接口在机箱的面。

电路部分：用于信号采集以及系统各部分的控制。

机箱：组合式机箱，结构紧凑。

计算机：用于运行导热系数检测仪的上位机软件。通过串口线和设备联机完成一定功能。

*操作指南

准备工作

1、准备好气泵，接好电源。

2、把气泵的气路管道连接到机箱侧面的“进气口”接口。调节好进气压力。

3、用串口线连接设备和计算机，一端连接计算机的串口，另一端连接主板。（禁止带电插拔串口线）

5、给设备供电。

试验步骤

1、接通设备电源。

2、迭择满足要求的试件，并将其放入试验装置中，通过操作机箱前面板的按钮来夹紧或松开试件。

3、打开计算机．，运行软件，接下来就可以进行试验了。

软件操作

软件运行后，主界面如下图所示：

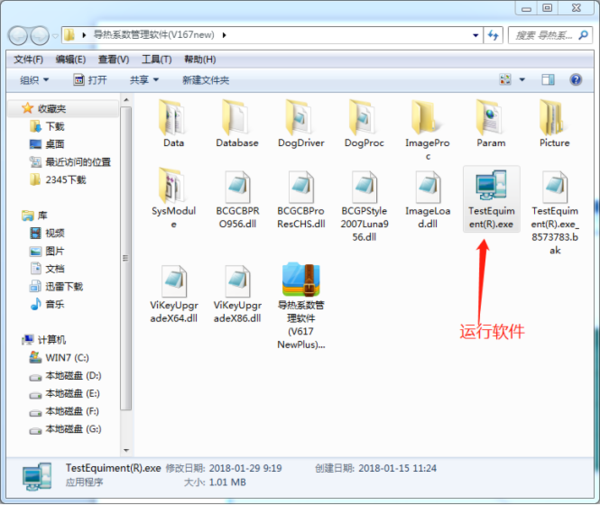

运行软件

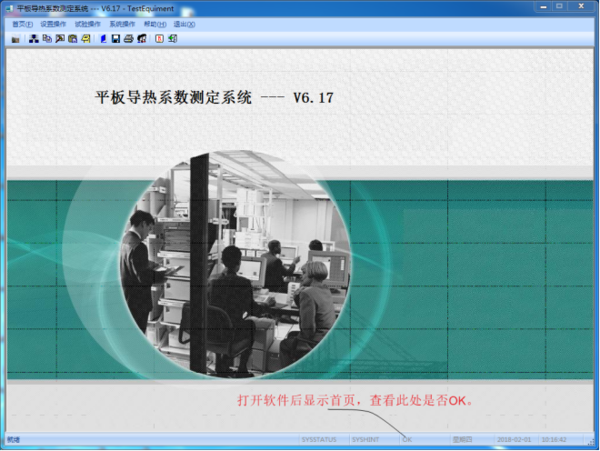

显示首页，查看通信是否正常，显示OK表示通信正常，否则需要检查通信线是否连接，机器是否开机。软件密码：111111

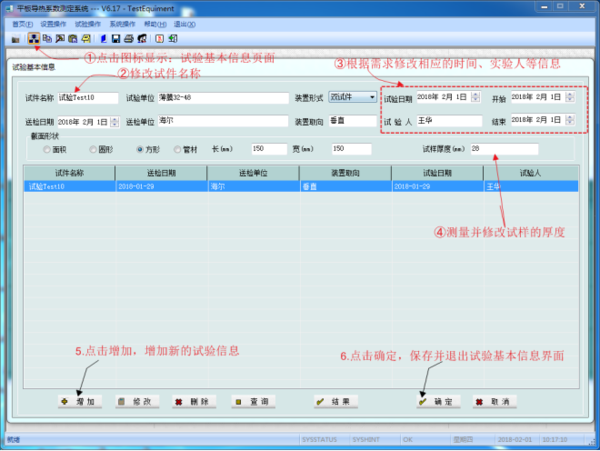

设置试验基本信息，按照图示修改相应的数据，装置形式：双试件、截面形状：方形、长：150mm、宽150mm

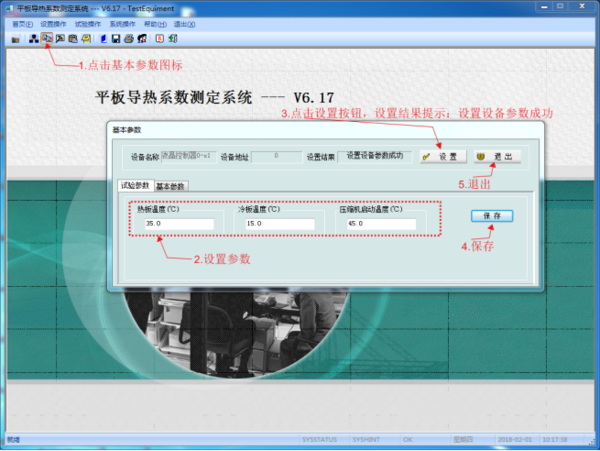

设置试验温度。点击设置按钮后需查看设置结果，如果设置结果没有提示设置设备参数成功，需要再次点击设置按钮，直到提示成功。

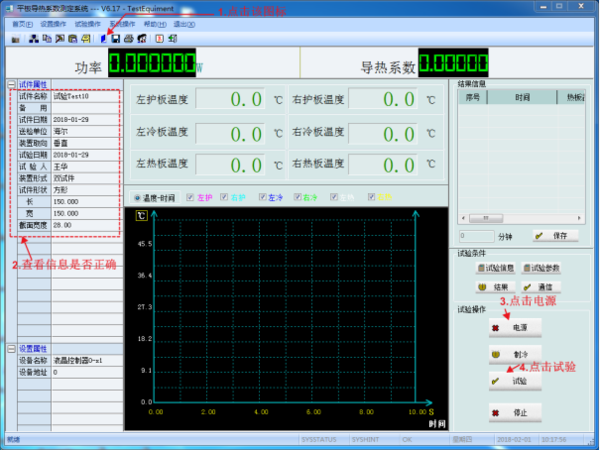

开始试验。点击电源，点击试验开始试验。

实验结果查询、预览、打印。

*注意事项

l、导热系数检测仪是一台精密的测试仪器，用户在搬运过程中应轻拿轻放，避免剧烈振动。

2、为了保证使用寿命和测试精度，请在要求的环境条件下使用。

3、导热系数检测仪可以连续不间断运行，当长期不用时应切断电设备电源。

4、用户在使用本设备前务必要仔细阅读本说明书。由于用户使用不当或者操作错误导致设备损坏，本公司概不负责。
