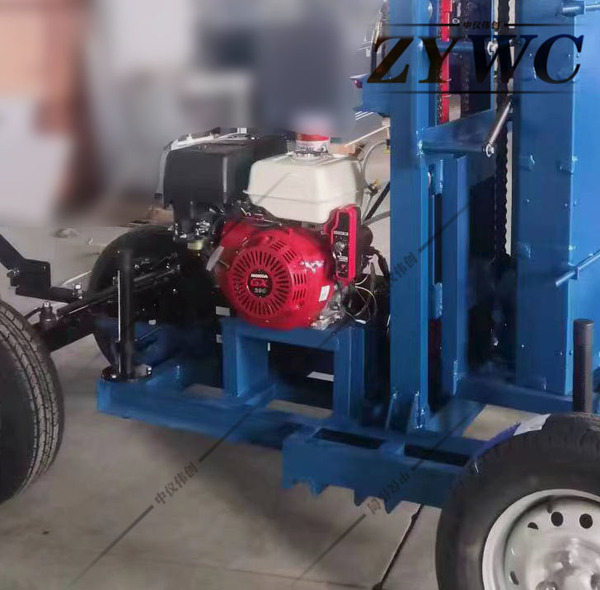

YZS-3型全自动重型液压动力触探仪

YZS-3型全自动重型液压动力触探仪.jpgYZS-3型全自动重型液压动力触探仪1.jpgYZS-3型全自动重型液压动力触探仪2.jpgYZS-3型全自动重型液压动力触探仪3.jpgYZS-3型全自动重型液压动力触探仪4.jpg

*产品概述

1、YZS-3型全自动重型液压动力触探仪是我厂在ZDT-Ⅱ型重型电动动力触探仪的基础上改进的新型产品,它除了有电动产品能解决人工操作中慢、累、用人多的缺点外,又解决了由于野外作业缺少电源和接电不方便的问题,在机械方面我们保证穿心锤的质量(65.3kg)和落距(760mm)的准确性。

2、速度:18击/分+3击。

3、总质量:500kg(含附件)

*产品试机及使用

1、先将仪器放置地面平稳处,将其放稳调平。

2、发动汽油机,先让汽油机空转1-2fen钟,这时向上搬动升降手动阀门将击锤架子升起来,升到可以将探杆接上即可,不易升的太高。(注:上探杆前一定要先上好安全挡杆)

升起后将有探头的探杆装在击锤架下的套孔内,上di一根探杆时主架子底下要装上将探杆找正居中的角铁,对好后,先将安全挡杆取下,再向下搬动升降手动阀门将击锤架慢慢落下接好后。还要让提击锤架子的升降油缸继续下降到底才可工作,再将让探杆找正居中的角铁去掉。提锤架子降到最底后,再向上搬动工作阀门,这时就机子就开始工作了。击到所需锤击数或深度后将工作阀门工作杆搬到中间位置,击锤停止工作,如果工作停止后击锤没有落到底,可将工作阀门向下搬动,击锤到底后立即将工作杆搬回中间位置。

4、由于本机是以汽油机为主动力,以液压机为传动动力,所以本机没有计数和自动停机功能,击到所需锤击数后,要人工停机

5、打下第yi根探杆后,再按上面的步骤将击锤架子升起来,上好第二根探杆,重复上面步骤工作即可。

*类别规格

1、轻型

锤重:10kg

落距:500mm tantou:

圆锥头锥度60,

椎体直径40

贯入指示;Np贯入30mm的锤击数

触探杆外径:25mm

2、重型

锤重:63.5kg

落距:760mm tantou:

圆锥头锥度60,

椎体直径74 贯入指示:

Np贯入10mm的锤击数

触探杆外径:42mm

3、超重型

锤重:120kg

落距:1000mm tantou:

圆锥头锥度60,椎体直径74

贯入指示:Np贯入10mm的锤击数

触探杆外径:42mm-63mm

*试验程序

1、贯入前,触探架安放平稳,保持触探孔垂直。

2、贯入时,使穿心锤自由下落距为76 cm,并及时记录贯入深度并记录每贯入10 cm的实测击数N。

3、当触探杆长度L>2 m时锤击数按下式进行校正:

N63.5=d·N(1)

式中:N63.5为重型动力触探仪试验锤击数;d为

触探杆长度校正系数,按表1确定。

对地下水位以下的中粗砾砂和圆砾、卵石锤击数按下式进行修正。

N63.5=1.1N′63.5+1.0 (2)

式中:N′63.5为触探杆长度校正后锤击数。

指标的应用:根据重型动力触探锤击数按表2确定容许承载力。

*数据分析

在承载板检测地基承载力的实验点附近,我们采用重型动力触探仪对地基承载力进行了检测,通过对数据分析,得到每进尺10 cm与锤击数的关系图1, 每进尺10 cm与锤击数的关系根据承载板法测试的中粗砂地基承载力,并与重型触探仪实际测试结果进行比较,按锤击16次进尺60 cm时,地基承载力为0.3 MPa,此时每10 cm进尺需锤击4~6次,公式为:

]=ξ×(6次/10 cm) (3)

δ=ξ×(N次/10 cm) (4)

式中:[δ]为实际地基承载力0.3 MPa;ξ为比例系数,与中粗砂的含水量、细度模数等有关;δ为实测地基承载力;N为每进尺10 cm的锤击数。因地基土上部扰动破坏,地基承载力变化较大,统计每10 cm进尺深度时,应去掉前6次锤击数,从第7次开始算起,累计进尺深度不小于60 cm(包括前6次进尺深度)。根据实验数据分析,总结重型动力触探试验锤击数与中粗砂地基承载力对应见表3。

*注意事项

1、工作前给链条、导轨处进行润滑,以后每工作两个小时润滑yi次

2、当提击锤架子后,一定要将挡锤杆放好后,才可进行装卸探杆工作,以防击锤架子落下发生意外。

3、对本机要经常检查以防有罗丝松动。
