人造板表面耐干热性能观察箱试验规程配套仪具

人造板表面耐干热性能观察箱*产品概述

依据 GB/T 17657-2013《人造板及饰面人造板理化性能试验方法》研发生产，用于确定试件表面涂饰层对热物体干烫的抵抗能力。适用于表面进行涂饰或印刷的人造板。

*技术参数

1、功率：60W

2、规格尺寸：750*400*600

*配套试验仪具

1、温度计或其他测温仪器，精度±1℃。板底机械磨平。

2、鼓风干燥箱

3、软湿布。

4、隔热垫：米用无机材料制成，厚度为25mm，大小150mm×150mm。

5、TD17657-RY型人造饰面板标准热源

*试验规程

一、按照试验要求制作试件

1、试件应足够满足所需进行的试验数目。

2、相邻的试验区域周边之间，试验区域周边与试件边沿之间，至少留有15mm的间距。在试验同时开展处，试验区域的周边至少应隔开50mm。

3、如有必要，应采用软湿布蘸取温和的清洁液擦洗试件表面，然后再用干净的软湿布蘸取蒸馏水或纯净水擦拭干净。

4、除非另有规定：在试验开始前，应将涂层干透的试件放在温度为（23±2)℃,相对湿度（5015)%的环境中至少存放48h。

二、试验方法

1、试件调质处理后.立即在温度为（23±2）℃的环境中进行试验。

2、将温度计或其他测温设备插入热源中心孔内。

3、打开干燥箱，把作为热源的铝合金块升温到至少高于规定的试验温度10℃。

4、用软湿布擦干净试验区域。

5、当热源温度高于规定的试验温度至少10℃时，将试件移到隔热垫上。

6、当热源温度达到规定的试验温度±1℃时，立即将试件放到试验区域上。

7、20min后，移开热源，用软湿布擦净试验区域。

8、试验结束后试件至少单独放置16h。

9、用软湿布擦干每一个试验区域并观察试件。仔细检查每个试验区域的损伤情况。例如：变色、变泽、鼓泡或其他正常视力（或矫正到正常视力）可见的缺陷。为此采用两种光源（6和7)中的任意一种单独照亮试验表面.使光线从试验表面反射进入观察者眼中，从不同角度包括角度间区域进行检查，观察ju离0.25m〜1m。使光线平行或垂直于试验表面纹理方向（如果有）.在每个位置,将试验区和非试验区域作参考比较。

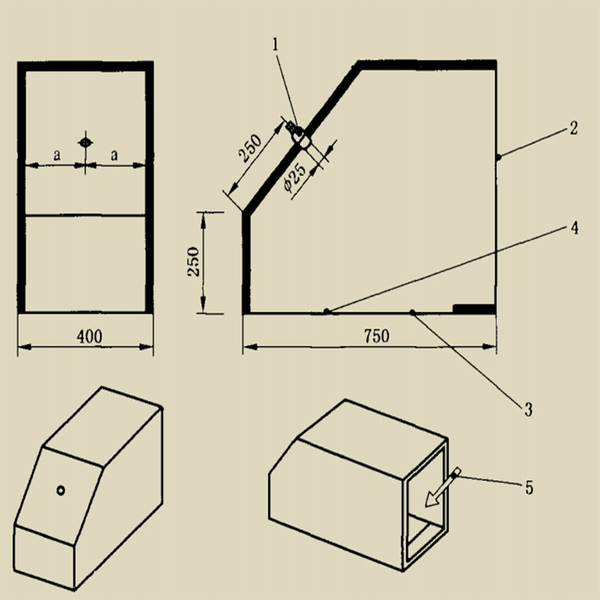

1——60 W磨砂灯泡∶2——开启背板;3——开启底板;4——观察区域;5——观察方向。

*试验结果

按以下等级表示试件表面所受影响：

1级：无时见变化（无损坏）；

2级：仅在光源投射到试验表面，反射到观察者眼中时有轻微可视的变色、变泽或不连续印痕；

3级：轻微印痕，在数个方向上可视.例如近乎完整的圆环或圆痕；

4级：严重印痕、明砬可见或试验表面出现轻微变色或轻微损坏区域；

5级：严重印痕、试验表面出现明显变色或明显损坏区域。
