半硬质及波纹套管耐热试验装置技术参数试验规程

1
发表时间:2023-05-02 13:47作者:程

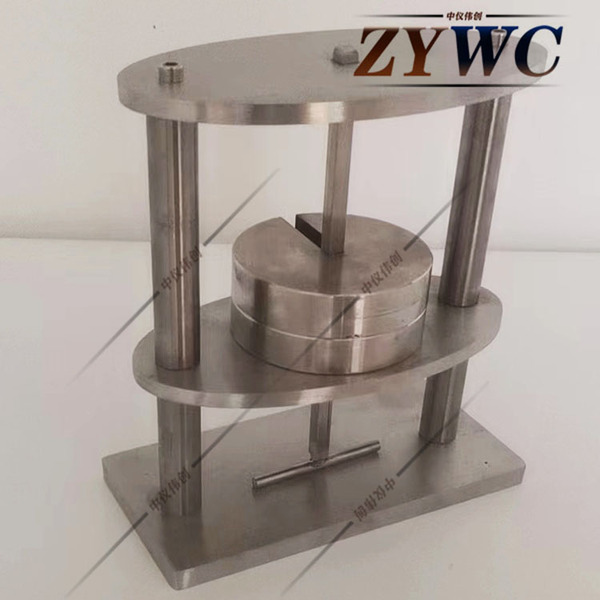

半硬质及波纹套管耐热试验装置半硬质及波纹套管耐热试验装置.jpg半硬质及波纹套管耐热试验装置1.jpg半硬质及波纹套管耐热试验装置2.jpg半硬质及波纹套管耐热试验装置3.jpg半硬质及波纹套管耐热试验装置4.jpg*产品概述

半硬质及波纹套管耐热试验装置适用于多种塑料管,塑料波纹管的耐热试验,确定管材所需耐热值,从而确定其耐热强度,符合 GB/T14823.2 (电气安装用导管 特殊要求一刚性绝缘材料平导管)及 JG3050 (建筑用绝缘电工套管及配件) 及 ZBG33008(聚氯乙烯塑料波纹电线管)等要求。

*技术参数

1、钢棍直径:6mm

2、砝码重量:1kg、2kg

3、外形尺寸:200*100*230mm

4、重量:8kg

*试验规程

1、硬质套管及配件取三根80mm长套管,沿套管轴向剖开成两片,各取其中一片为试样。配件可视具体情况从配件上制取。 将试样及图15所示的耐热试验仪一起放入温度为60℃±2℃的烘箱内,试样放于耐热仪的平板上,将下端带有直径为5mm的钢珠锥形物放在试样上,在20n压力作用下(对于套管应压在其凹面处)保持1h,到达规定的时间后取出试样,在室温下冷却后用游标卡尺测定压痕直径di其值不应大于2mm。
2、半硬质套管及波纹套管取三根长为100mm试样,将试样与图15所示的耐热试验仪一起放入烘箱内,烘箱内温度控制如下:-5型、-15型、-25型套管,烘箱温度为60℃±2℃,90型、90/-25型套管,烘箱温度为90℃±2℃。
3、试样与耐热仪在烘箱内保持4h,然后按图15将试样放于耐热仪上,试样上放置一根直径为6mm的钢杆,钢杆轴线与套管轴线成正交位置,试样通过钢杆被施加如表7的规定荷载。
4、试样被加荷后保持24h,然后试样在保持受荷作用下冷却至室温,撤去荷载,立即将试样竖起,按图11选定相应量规,要求量规能在其自重作用下从套管中自由滑落。
