NLD-5水泥胶砂流动度测定仪技术参数操作规程

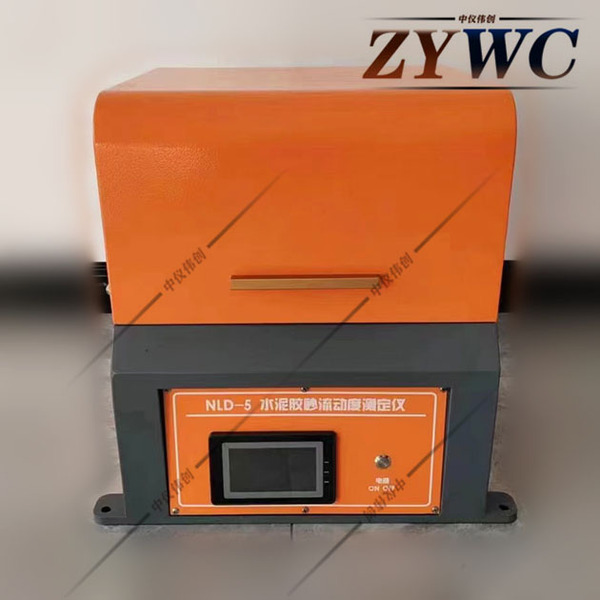

NLD-5水泥胶砂流动度测定仪

*产品概述

NLD-5水泥胶砂流动度测定仪是根据新标准GB/T2419—2005《水泥胶砂流动度测定仪》的要求设计制造的，主要用于水泥胶砂流动度实验。

*技术参数

1、振动部分总重量：         4.35 kg±0.15kg

2、振动落距：               10mm±0.2mm

3、振动频率：               1Hz

4、振动次数：               25次

5、桌面参数：

材料：               铸钢，工作面镀硬铬

直径：               φ300mm+1mm

*试验规程

试样的制作与填装方法按GB/T2419—2005和GB/T17671—1999的有关规定，也可参照说明书附录。

1、使用前，请用检规检查落距。

2、将插头接入计数器后对应孔内，将计数器接通电源。

3、若跳桌在24小时内未被使用，先空跳一周期25次再使用。

*安装调试

1、仪器必须可靠接地。

2、仪器用膨胀螺栓固定在基座上。仪器基座由混凝土浇筑而成（或砖混基础），底面尺寸约为400mm×400mm，高约690mm。在基座和仪器机架之间宜填垫圈（见图八.基础安装图），可通过调整垫圈高度调节桌面水平。仪器安装后，其桌面沿彼此成直角的两个直径方向测量时均应成水平。跳桌安装好后，采用流动度标准样(JBW01-1-1)进行检定，测得的流动度值如与给定的标样流动度值相差在规定范围内, 则该跳桌的安装及使用性能合格。

*维修与保养

1、使用完毕后，应擦净仪器，清楚仪器周围残留胶砂，用轻油稍稍润滑推杆，桌面和凸轮表面。长期不用，仪器应防尘保护，控制器放置在包装盒内。

2、若仪器不计数，请检查接近开关是否松动，与凸轮间隙是否为1—2mm，如有偏离或松动，请调整间隙后紧固。使用前，请用检规检查落距。

*附录

1、胶砂的制备按GB/T17671-1999有关规定(水泥:标准砂:水=1:3:0.5)进行。

2、将拌好的水泥胶砂分两层迅速装入模内，*层装至截锥圆模高约三分之二处，用小刀在相互垂直两个方向划5次，再用捣棒自边缘至中心均匀捣压15次。接着装第二层胶砂，装至高出截锥圆模约20mm，同样用小刀在相互垂直两个方向划5次，再用捣棒自边缘至中心均匀捣压10次。捣压力量应恰好足以使胶砂充满截锥圆模。捣压深度，*层捣至胶砂高度的二分至一，第二层捣至不超过已捣实的底层表面。捣棒捣压顺序按GB/ T2419-2005《水泥胶砂流动度测定方法》中6.3条的规定。

3、捣压完毕，取下模套，将小刀倾斜，从中间向边缘分两次以近水平的角度抹去高出截锥圆模的胶砂，并擦去落在桌面上的胶砂。将截锥圆模垂直向上轻轻提起移去。立即按计数器的“启动”按钮，开动跳桌，完成一个周期25次跳动。

4、跳动完毕，用300mm量程的卡尺测量胶砂底面互相垂直的两个方向扩展直径，计算平均值，取整数，用mm单位表示。该平均值即为水泥胶砂流动度。

5、从胶砂加水开始到直径测量结束，试验应在6min内完成。
