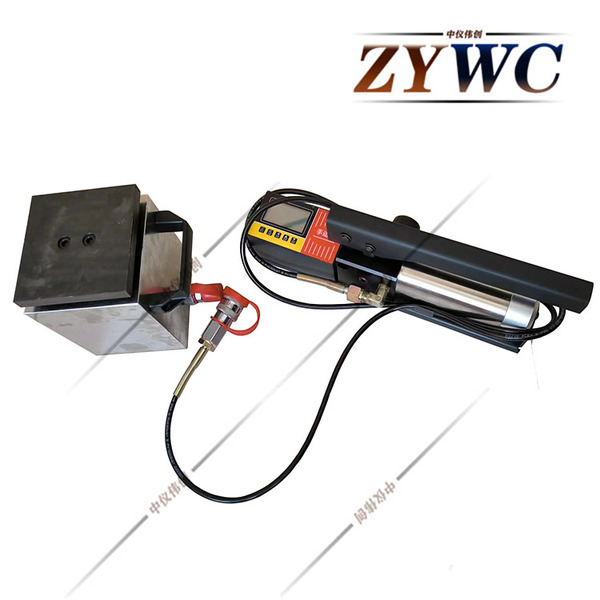

DYD-150单砖原位单剪仪

*产品概述

DYS-150型单砖原位单剪仪是用于检测建筑砌体抗剪强度的仪器。该仪器是一台小型液压装置，通过活塞上升推动盖板对砌块产生作用力检测砌体抗剪强度，使砌块上下两个面发生剪切，通过测定砌块发生剪切时的力来计算砌体的抗剪强度，测试结果直观性强，检测部位局部破损。

*工作原理

压下手动泵压把，液压油经油管一路与数字压力表相通，另一路进入双剪仪推动活塞上升，活塞推动盖板对砌块施加推力。随着对砌块推力的增大，砌块上下两面发生剪切，此时油压迅速降低回零，在弹簧力作用下活塞回位。数字压力表记录下此时的压力值，通过计算可求出砌体的抗剪强度。

*技术参数

1、单剪测量范围：20-80KN

2、zui大力值可以达到：150KN

3、额定行程：20mm

4、精度0.01KN

5、相对测量范围：20-80%

6、示值相对误差：±2%

7、外形尺寸：115×110×110mm

8、重量：10KG

*操作规程

1、首先将砌块相邻一端的另一砌块掏出，清除四周的灰缝，制备出安放主机的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌块另一端的竖缝。

2、砌块两端的灰缝应清理干净。开凿清理过程中，严谨扰动砌块;如发现砌块有明显缺棱掉角或上下灰缝有明显松动现象时，应舍弃该砌块。被推砌块的承压面应平整，否则应用变砂轮等工具磨平。

3、将双剪仪主机放入开凿好的孔洞中，使仪器的盖板与砌块的顶面重合，仪器轴线与砌块轴线吻合，若开凿孔洞过长，应在仪器尾部另加垫块。

4、压动手动泵，使双剪仪对砌块均匀施加水平载荷，直至砌块和砌体之间相对位移，砌块达到破坏状态。加荷的全过程宜为1-3min。

5、记录砌块破坏时数字压力表的读数。根据此读数可计算出灰缝面的抗剪强度。

*配件与保修

本仪器标准配置为：

1.双剪仪：                                1台

2.手动泵（带包装铁箱）：                       1台

3.产品合格证、使用说明书   ：                  各1份
