轻型动力DCP动态圆锥贯入仪土工试验仪器

DCP动态圆锥贯入仪

*产品概述

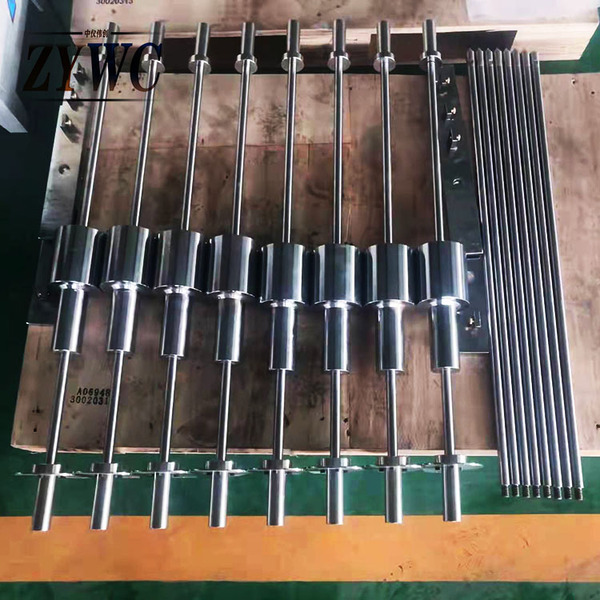

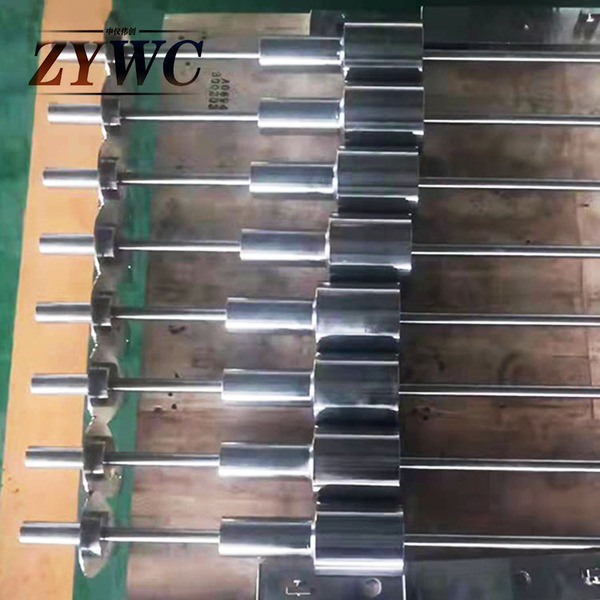

动力圆锥贯入仪（DCP）是一种轻型轻便的地基土原位测试的触探仪，其锤重为8KG，落距575mm，贯入杆长为1000mm，圆锥头的直径是20mm，锥尖为60度，贯入杆可以连接1000mm的钢直尺，公英制双面读数，直接读记每击yi次的贯入值。

动力圆锥贯入仪（DCP）在国外已经在使用中积累了贯入值与相应土性指标的关系。其贯入值已经与土的弹性模量，CBR，无侧限抗压强度建立了关系，在南非已经将贯入值作为路面设计的参数。

1、 DCP优势

动力圆锥贯入仪（DCP）的优点是快速、简便，不受场地限制，适用于施工现场或老路路基承载力评价。而动态圆锥贯入仪（Dynamic Cone Penetrometer，简称DCP）通过快速检测土基的贯入度可有效地克服灌沙、环刀、灌水与电动取土器等方法的缺点，是新yi代土基压实性能的快速检测设备；同时DCP与现场路基加州承载比（California Bearing Ratio，简称CBR）和回弹模量之间具有良好的相关性，可用来评价路基的强度。（根据AASHTO公式转换）

2、 DCP分析方法

由于动力锥贯入仪在guo内应用较少，因而目前guo内尚没有相关的分析方法，根据美国AASHTO的规定，DCP测试结果与CBR之间存在如下的关系：

CBR=405.3/PR1.259

公式中，PR为DCP测试的贯入率，mm/锤击次；CBR为加州承载比，%。

因此，通过现场测试时记录DCP的贯入率，即可快速计算土基CBR，初步评价路基各层承载能力。

*产品特点

动态圆锥贯入仪 是设计用于在现场快速测量非结合材料路面的结构特性。仪器可以在850mm的深度范围内进行连续测量，如果用延长杆，zui大深度可以达到2m。当铺砌层具有不同的强度时，可以区分其边界位置，从而确定厚度。测量结果可以与CBR试验进行对照，用于路面设计。

*主要技术参数

落锤：8kg
落距：575mm
圆锥角：30°/60°
圆锥直径：20mm

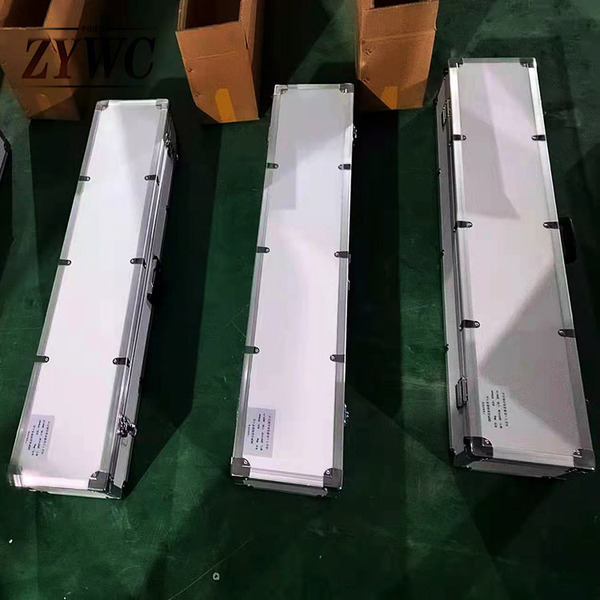

携带箱尺寸：1200×350×200mm
总重量：30kg

*测试方法

       DCP测试时，通常需要3个人员操作，其中：一人握住手柄，竖起并扶住仪器，同时将锥尖朝下贴紧土基表面，并尽量使贯入杆垂直于土基表面；一人提升落锤并让其自由下落，一人记录每2次锤击后对应的标尺读数。

DCP测试步骤

1、在试验地点选择干燥平坦的表面，如果表面有浮土或土质较松软，应用铲子将表面一层土铲去，铲去土的厚度不宜大于2cm，如表面浮土较深，应在附近另选一侧点进行测试。

2、将圆锥头连接到安装好的动力贯入仪杆上。

3、将圆锥头对准要检测的土的表面，同时确保贯入杆竖直。

4、在贯入杆旁边放好标尺，标尺要平行于贯入杆。

5、 有一人扶好贯入杆，另一个人举起重锤，然后松手放下重锤。

6、落锤砸下后，记录单次贯入深度超过5mm后的锤击次数与杆身贯入深度；如果单次贯入深度小于5mm，应在多次锤击到贯入深度大于5mm后记录贯入深度及该序列累计锤击次数。测试数据应按照规定表格由专人记录。

7、至贯入深度达到要求（贯入深度达到或稍微超过当前被检压实层层厚）后，取出贯入杆，结束测试。

8、在贯入过程中，如圆锥头遇到石块或其它物致使贯入杆无法继续贯入时停止测试。本次数据记录成作废，另外在贯入孔附近40cm范围内另选择一测点进行测试。

9、测试完毕后将贯入杆从中部连接处拆开，连同标尺及落锤一起放进工具箱内，以备下次使用。
